Technische Unterlagen Pneumatikdichtungen

Bianca Krautzer hält eine Pneumatikdichtung mit beiden Händen
August Parzer, technische Leitung Dichtungen

August Parzer

Technische Leitung

Informationen für Funktionalität und Langlebigkeit

  1. Schema Pneumatikzylinder
  2. Einbau- und Montagehinweise

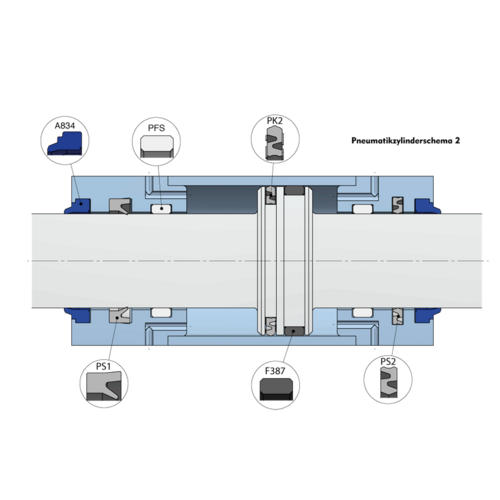

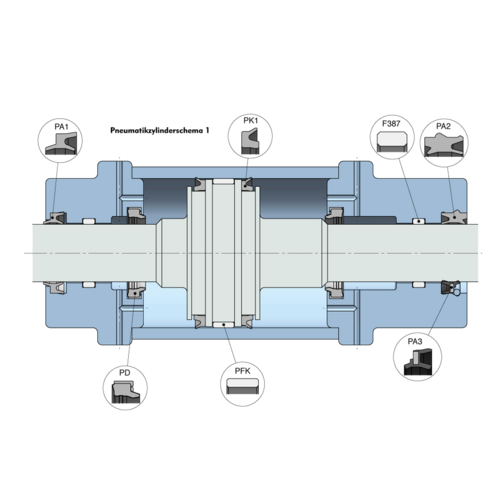

1 Schema Pneumatikzylinder

2 Einbau- und Montage Hinweise

  • Stellen Sie sicher, dass Einbauräume, Zylinderrohr und Stange gut von Schmutz, Metallstaub und anderen Verunreinigungen gesäubert wurden.
  • Prüfen Sie dabei auch, ob die Einbauräume der Dichtungen frei von Kratzern und anderen Beschädigungen sind.
  • Achten Sie darauf, dass dort wo Dichtungen während der Montage gleiten, alle Kanten gratfrei sind und gut verrundet wurden.
  • Verwenden Sie dort, wo der Abstand zwischen Gewinden und Dichtlippen klein ist, geeignete Schutz- und Montagehilfen (auch diese Hilfsmittel müssen sauber und gratfrei sein).
  • Überprüfen Sie, ob die Dichtungen richtig gelagert wurden und ob sie unbeschädigt sind.
  • Achten Sie auf seitenrichtigen Einbau!
  • Bringen Sie auf der dynamischen Seite der Dichtung und den Gleitflächen einen dünnen Film mit einem sauberen, nicht aggressiven Fett auf (Beispielsweise mit unserem Universal-Dichtungsfett HZ103).
  • Prüfen Sie, ob auch alle Zuleitungen und Anschlüsse sauber und frei von Verunreinigungen sind.

Weitere Informationen finden Sie in unserem Dokument.
